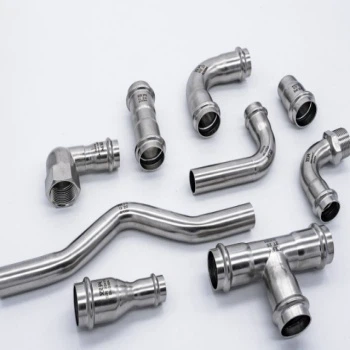

Компресійні фітинги для труб з нержавіючої сталі

Компресійні фітинги для труб з нержавіючої сталі — це різновид трубних фітингів, які використовуються для з’єднання труб з нержавіючої сталі. Вони досягають ущільнювальних і з’єднувальних функцій завдяки стисненню і широко використовуються в багатьох системах трубопроводів.

Зазвичай виражається в номінальному діаметрі (NPS), загальні характеристики включають NPS 1/8 (відповідає зовнішньому діаметру приблизно 10,3 мм), NPS 1/4 (відповідає зовнішньому діаметру приблизно 13,7 мм), NPS 3/8 (відповідає із зовнішнім діаметром приблизно 17,1 мм), NPS 1/2 (відповідає зовнішньому діаметру приблизно 21,3 мм), NPS 3/4 (відповідає зовнішньому діаметру приблизно 26,7 мм), NPS 1 (відповідає зовнішньому діаметру приблизно 33,4 мм) тощо, а більші розміри включають NPS 2 (що відповідає зовнішньому діаметру приблизно 60,3 мм), NPS 3 (що відповідає зовнішньому діаметру приблизно 88,9 мм) тощо.

Існує багато варіантів товщини стінки, що відповідає різним діаметрам труб. Наприклад, компресійні фітинги для труб з нержавіючої сталі NPS 1/2 можуть мати різні характеристики, такі як товщина стінки 1,65 мм (SCH 5S), 2,11 мм (SCH 10S) тощо; NPS 1 може мати товщину стінки 2,11 мм (SCH 10S), 2,77 мм (SCH 20S) тощо. Загальні характеристики товщини стінки також включають SCH 30, SCH 40, STD, XS, SCH 80, SCH 160 тощо. значення, чим товщина товщина стінки.

Компресійний тип — це метод з’єднання, який використовує трубний фітинг із муфтою з ущільнювальним кільцем для з’єднання труби та використовує спеціальний інструмент для притискання отвору труби для ущільнення та затягування. Під час складання вставте водопровідну трубу з нержавіючої сталі в трубний фітинг і за допомогою спеціального компресійного інструменту затисніть розеткову частину для стиснення. Фітинг труби та матеріал труби в частині стиснення стискаються та деформуються одночасно, утворюючи шестикутну форму, яка відіграє роль у позиціонуванні та фіксації. У той же час деформація стиснення ущільнювального кільця створює ефект ущільнення, тим самим ефективно реалізуючи безпечне з'єднання трубопроводу.

1. Реалізуйте тонкостінні труби та трубопровідну арматуру та економте матеріали.

2. Низька міцність з'єднання (міцність з'єднання становить менше 1/3 міцності тіла труби)

3. Трубопровід не розбирається. Сфера застосування: трубопроводи відкритого та прихованого монтажу. DN65 менше або дорівнює.

4. Якщо задирки та плями на порту труби не будуть видалені чисто, гумове кільце буде пошкоджено, що стане прихованою небезпекою витоку води в майбутньому.

Основний корпус

Основний корпус - це основна частина компресійного фітинга, зазвичай виготовлена ​​з металу (наприклад, нержавіючої сталі). Він має інтерфейс для підключення до труби з нержавіючої сталі, а внутрішня конструкція призначена для розміщення інших компонентів (таких як ущільнення та кріпильні гайки). Форма та розмір основного корпусу визначаються відповідно до специфікацій трубопроводу та вимог до з’єднання. Наприклад, для компресійних фітингів для труб з нержавіючої сталі різного діаметру внутрішній діаметр основного корпусу та розмір з’єднувального порту змінюватимуться відповідно.

гайка

Гайка, як правило, виготовляється з металу (збігається з матеріалом основного корпусу, переважно з нержавіючої сталі), а її зовнішня поверхня має різьбу. Основною функцією гайки є створення осьового тиску на основний корпус шляхом обертання, тим самим штовхаючи ущільнення (наприклад, манжету) до щільного контакту з трубою з нержавіючої сталі для досягнення з’єднання та ущільнення. Розмір і специфікації різьби гайки повинні точно відповідати основному корпусу, щоб забезпечити надійне кріплення.

Кільце (печатка)

Кільця зазвичай виготовляються з еластичних матеріалів, як правило, гуми (наприклад, нітрильного каучуку, EPDM-гуми тощо) або політетрафторетилену (PTFE). Хомут розташований між основним корпусом і трубою з нержавіючої сталі. При затягуванні гайки буртик під тиском деформується. Гумовий хомут щільно прилягатиме до зовнішньої поверхні труби з нержавіючої сталі, заповнюючи крихітний проміжок між ними, відіграючи роль герметизації та запобігаючи витоку середовища в трубопроводі; на додаток до функції ущільнення, PTFE комір також має хорошу хімічну стабільність і низькі характеристики тертя, що підходить для деяких спеціальних середовищ або систем трубопроводів з низькими вимогами до тертя.

Ми є професійним постачальником компресійних фітингів для труб з нержавіючої сталі з достатнім запасом цілий рік. Ви можете вибрати з безлічі специфікацій. Пластини з нержавіючої сталі можуть бути відправлені відразу після покупки. У нас є власне постачання, тому не потрібно турбуватися про те, що товарів немає на складі. Ласкаво просимо до запиту та покупки онлайн!
